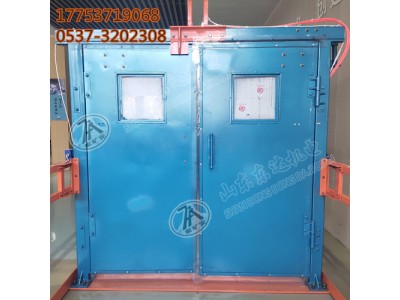

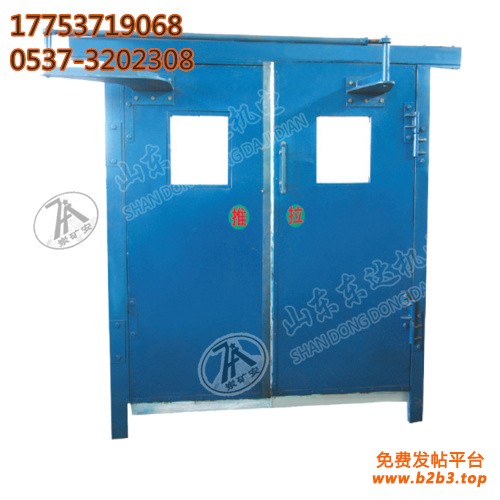

QWM型全气控无压风门是目前我国煤矿井下应用较为理想的一种风门。它打破了长期以来老式传统风门的结构形式，巧妙地把作用在风门上的风压通过平衡机构将其转化为一种内力，并且平衡掉。开门关门无需人工手拉门体，省时省力，而且两道门实现相互闭锁，充分显示出该风门结构独特、简单实用、安全可靠等突出优点。受到了专家及用户的高度评价，认为该气控无压风门属国内首创，技术性能处国内领先水平。产品远销全国各地的矿山企业，产生了极大的经济效益和社会效益，有着广阔的推广前景。

用途

QWM型全气控无压风门主要用于矿山井下进回风巷和主要进回风巷之间每个联络巷中。

主要特点

1.双向隔风，不须再设反向风门；

2.人车过后，风门能气动关闭；

3.两道门相互气动闭锁；

4.密封严密，漏风量小；

5.关闭平稳，操作可靠；

6.门扇为钢制结构强度大、不变形；

7.系统简单，易维护。

主要技术参数

1.风门开启形式：异向同步开闭；

2.气源压力：0.4～0.8Mpa；

3.门扇开启角度：≥90°

工作原理

全气控无压风门采用压力平衡原理，每道风门为双扇钢制门框，异向同步开闭，运用连杆平衡机构，把作用在风门上的压力通过连杆平衡机构转化为一种内力，并得到平衡，保证了气缸工作时风门打开灵活。使用该系统开启风门时只须按动开门按钮就能自动打开，通过风门后按动关门按钮风门能自动平稳关闭。两道风门之间气动闭锁，即在一道风门打开时按动另一道风门开门按钮，该道风门不能打开，在另一道风门非正常关闭情况下，可以按动本道风门的远方复位开关按钮，将另一道风门关闭后才能打开本道风门。
